21240块各不相同的玻璃构造郑州地标性建筑

发布时间:2019-8-12

这是一个所有玻璃全是异形的双曲面幕墙工程;

这是一个21240块玻璃尺寸各不相同的幕墙工程;

这是郑州市异形玻璃幕墙工程的一个地标性建筑——融创文化大厦项目,施工难度超乎想象。

中建七局建装公司幕墙事业部主动出击,挑战高难度,创造新业绩。



接受挑战

融创文化大厦位于郑东新区龙子湖博学路与平安大道交汇处,又名“局外”。项目由4层裙楼和11层主楼组成。幕墙事业部主要施工玻璃幕墙、屋面采光顶等工程,玻璃幕墙总面积达到2.68万平方米,装饰高点为83.84米。

中建七局建装公司虽然此前施工过同类项目,但这个项目难度更大,所以事业部领导班子经过慎重研究,决定委派一级建造师、曾担任过多个装饰项目总工的宋永波担任项目经理,与执行经理黄彦光、总工班红伟等8名管理人员组成了一个技术过硬的项目部,于2017年5月开进现场,前期施工准备全面展开。

宋永波介绍接受任务的情况时说:“从参加工作开始,我先后参与施工过五六个项目,但都是普通装饰项目,大多也只有20%的玻璃是异形的,像融创大厦这样全都是异形玻璃,还比较少见!但我仍然毫不犹豫地接受了挑战!”

业内人士都清楚,对于传统幕墙施工来说,假如是24层的大楼,层高一样,所有玻璃规格尺寸相同,在下料时,只需要计算好一层玻璃的尺寸,也就等于解决了全部楼层的下料问题。

但是,融创文化大厦项目外立面的玻璃面层板块尺寸达到5平方米,共计约21240块玻璃,每块玻璃尺寸均不相同,3132支主龙骨上下两个坐标点、22576支次龙骨左右两个坐标点,每个坐标点均需要全站仪准确定位。如此繁杂规格的玻璃尺寸、如此多的坐标点,三维测量工作量在全省范围内前所未有,因此,骨架定位、玻璃提料、安装等工艺成为项目施工的重点和难点。



攻坚克难

“公司和事业部领导高度重视该项目,派出9名设计人员配合。我们成立了3个小组,每组3人,先在电脑上用犀牛软件对龙骨、玻璃进行等比例的放样定位,做出每一支龙骨的两个坐标,标出每一块玻璃的规格尺寸,投放到地上,再用全站仪打点,然后进行主龙骨和次龙骨的拼装焊接,进行玻璃尺寸的复核。”宋永波介绍说。

融创文化大厦整体是一朵莲花的形状,4层裙楼是三个花瓣形的玻璃幕墙,5-15层的主楼是四个花瓣形的玻璃幕墙,因为铝合金型材达不到设计和造型要求,所以,必须得用钢骨架。钢骨架主龙骨和次龙骨采用的都是不同直径的方管。由于钢管的管径大、弯曲弧线要求精度高,每根弯曲的弧线还不一致,加工安装和现场制作困难很大。项目部技术人员和施工人员多次论证后,推出了在现场地面拼接钢骨架,拼接好后用吊车吊装的施工方案。这种方案要求施工班组必须具备坐标转换的能力和高超的施工技术。原有的施工班组不具备这样的水平,为此,公司和项目部又深入考察了6个知名玻璃幕墙班组施工的异型钢结构项目,并要求现场做出实体样板比较效果,终选定了一家技术能力强的钢结构公司拼接幕墙钢骨架。

幕墙钢骨架是四根主龙骨组成一拼,宽约6米,高约27米。这样做,能够在第四根主龙骨处设一道伸缩缝以减少变形;并且四根主龙骨一拼的重量正好使用50吨的吊车吊装,能够确保精度。

黄彦光说:“施工中,项目部将骨架深化为实体模型,对每一根骨架进行编号,并将尺寸、空间坐标等都进行了详细的注明,以确保在吊装时一一对应。“

施工班组根据已提取的坐标数据,把立面的坐标数据转换为平面的坐标数据,并按设计要求的曲线制作成形,使用全站仪对骨架进行放样拼接,保证误差不超过5毫米。钢骨架拼接完成后,打磨喷漆,使用吊车对骨架板块进行吊装,继续用全站仪进行控制,确保吊装精准。



完美呈现

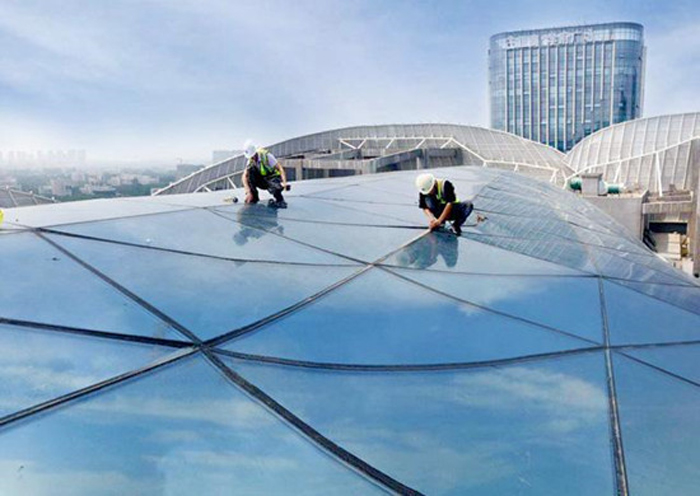

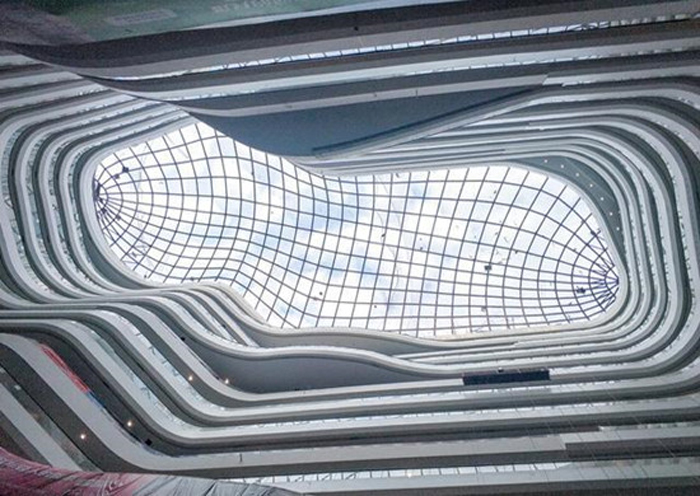

“采光顶是一个花生的形状,共17拼,跨度20多米,玻璃下料首次采用了激光逆向扫描成像技术,再与BIM相结合,确保了不同规格尺寸的玻璃下料精准。”宋永波说。

因为采光顶在60多米高的部位,为了确保安全,避免焊渣之类的掉下去伤及现场施工人员,项目部把钢骨架的吊装和焊接安排在晚上10点钟以后,这时,人们一般都下班了,下边也没有行人通过。在四周照明灯亮如白昼的光线下,一个经过白天养精蓄锐的施工班组,夜里上班,集中作业,用连续15天的夜间施工,采光顶的骨架安装顺利完成。接着,他们对每一块经过精心计算提料的异型玻璃,也一一吊装,一次性安装合格率达到95.92%。

项目部经过对加工制作,现场安装每道工序的严格控制,解决了众多技术难题,优质高效地完成了施工任务,并顺利通过竣工验收,其《提高异形玻璃面层安装一次验收合格率》获得河南省工程建设QC成果二等奖,受到业主和专家的一致好评。

目前,该项目已接受过10余个业主单位的参观考察,为企业今后承接更多的类似项目提供了强有力的支撑。

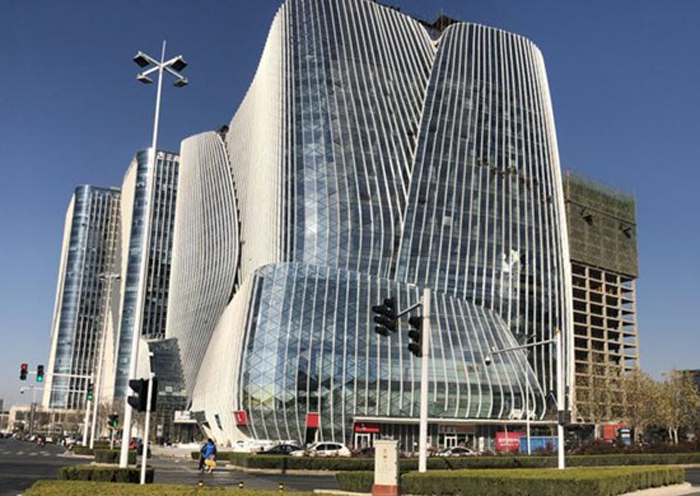

如今,造型别致、层次分明的融创文化大厦,以四面流畅顺滑的水波形双曲面轮廓,加上垂直向上的合金方和轻盈百变的玻璃幕墙,仿佛一朵晶莹剔透的莲花矗立在龙子湖畔,艺术与自然和谐统一,展现出美轮美奂的装饰效果。
